在制造业与产品开发领域，CNC（计算机数控）手板模型是连接设计图纸与实体验证的关键桥梁。许多人看到精美的“cnc手板工艺分析图片”时，往往会惊叹于其细腻的纹理与精准的尺寸，但对其背后复杂的工艺逻辑却知之甚少。作为在行业一线摸爬滚打多年的技术顾问，我深知这些图片不仅是视觉展示，更是工艺能力、材料特性与成本妥协的综合体现。今天，我将从技术角度，为你拆解CNC手板工艺的核心要素，助你在项目决策时少走弯路。

一、CNC手板工艺的技术基因：从图片中能看懂什么？

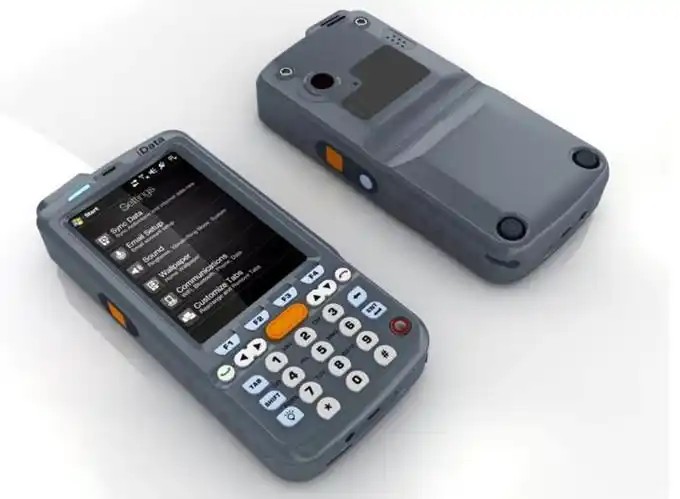

在分析一张高质量的CNC手板图片时，行家会关注三个核心维度：刀具痕迹、表面质感和结构完整性。

- 刀具痕迹：放大图片，观察工件表面是否残留有均匀、平行的刀纹。这是CNC加工最直观的特征。优秀的后处理（如抛光、喷砂）会消除这些痕迹，形成哑光或镜面效果；而粗制滥造的图片则可能暴露明显的“振纹”或“接刀痕”。

- 表面质感：CNC手板通常能实现Ra0.8~Ra3.2微米的表面粗糙度。图片中如果呈现了如塑胶件般的细腻哑光质感，说明经过喷砂或手工打磨；若是类似金属的锐利光泽，则可能进行了高光处理或采用了铝合金等金属板材。

- 结构完整性：注意图片中是否存在“倒扣”或“悬空”结构。CNC属于减材制造（从实心料中切削去除材料），刀具必须是直的，无法加工内凹的倒扣或尖锐的90度内角。如果图片显示圆角半径小于0.5毫米，要么是误读，要么是后续手工修整，而非纯CNC完成。

理解了这些细节，你就能在供应商提供的宣传图片中，快速剥离出渲染滤镜带来的误导，看清其真实工艺水平。

二、优势：为什么许多项目首选CNC手板？

相比于3D打印（增材制造）或传统注塑成型，CNC手板在以下五个维度具备显著优势：

1. 材料选择最接近最终产品

CNC最大的杀手锏在于——它可以直接使用与量产阶段相同的材料。无论是工程塑料（如ABS、PC、POM、亚克力）、软性材料（如硅胶、橡胶），还是金属（铝合金、钢、铜），甚至是特种木材。这意味着你在手板阶段进行的力学测试、耐温测试、装配卡扣测试，其数据是高度可靠的。而多数3D打印材料（如光敏树脂）与量产材料存在本质差异，测试往往只能做形态验证。

2. 表面处理效果无与伦比

经过精密CNC加工后，工件能为后续表面处理提供绝佳的基底。你可以通过手板图片看到：

- 高光透明件：用亚克力加工后直接抛光，可实现接近光学玻璃的透明度。

- 金属氧化：铝合金CNC后再进行阳极氧化，可获得苹果产品级别的细腻磨砂触感和硬质保护层。

- 电镀/水转印：手板可以作为完美的耗材，进行电镀铬、水转印碳纤维纹理等高端处理，这是3D打印通常无法直接支撑的工艺。

3. 尺寸精度与几何稳定性

在长宽高大于100mm的大尺寸模型或平板件上，CNC的线性精度（通常±0.05mm）远优于FDM打印（常见±0.2mm）。即使经历温度变化，金属或工程塑料手板的膨胀系数稳定，不易变形。对于需要与既有模具或标准件精密配合的部件（如发动机外壳、医疗器械接口），CNC是唯一可靠的选择。

4. 合理的快速交付周期

如果你的设计不需要复杂的五轴联动，且材料是易切削的板材（如铝合金或ABS板），CNC可以在24-72小时内完成传统注塑半个月的准备周期。对于需要两周内完成为客户提供产品外观及结构验证的中小批量项目，这至关重要。

5. 成本可控性与局部优化能力

你可以只加工外观面，而将内腔结构保留为原始方块，以此降低工时成本。而3D打印无论内部多复杂，成本基本按体积计算。对于只有一个复杂曲面但内部是简单方块的零件，CNC允许通过局部粗加工来大幅节省费用。

三、局限性：那些让工程师“头疼”的壁垒

不要被光鲜的图片迷惑。作为技术顾问，我必须直言CNC工艺的几个天生短板：

1. 设计自由的“铁律”：无法加工封闭内腔

任何设计的零件，必须能从单一方向或少数方向（通过更换装夹角度）被刀具触及。这意味着你无法用CNC直接制造一个内部完全中空的球体、或有复杂内部流道的油路块。如果图片显示一个零件内部有精细的蜂窝状减重结构，且所有内侧壁都是光滑的，那么这块零件一定是分两块加工后粘合的，其结合线在图片中或许会被美化处理，但在实际中可能成为薄弱环节。

2. 倒扣与尖锐内角的“硬伤”

所有用刀具加工的内角，其最小圆角半径都等于刀具半径。除非你专门订购定制的小直径刀（成本极高、刚性差），否则常见的圆角半径是R0.5mm、R1.0mm或R2.0mm。如果你的设计图要求完全垂直的90度内角，那么CNC手板只能在机加工后由师傅用锉刀修整，不仅费时，且精度难以保证。

3. 材料利用率的浪费（产生大量碎屑）

想象一下，你要加工一个苹果图案的曲面模型，但原料是一块20cm×20cm×5cm的实心铝块。最终只有大约10%-30%的材料变成了产品，其余70%-90%变成了铝屑废料。虽然可以回收，但再次熔炼或重铸的能源成本极高。对于昂贵材料（如钛合金、PAEK塑料），这个损耗可能让预算失控。

4. 复杂结构的分件成本高

为了绕过上述限制，许多CNC手板需要被拆解成3-5个甚至更多零件单独加工，然后通过螺丝、胶水或焊接组装。这不仅增加了额外的装配工时，还会在图片对应位置留下不可避免的接缝。在强调极致简约的消费电子产品（如耳机、手表外壳）上，这种分割线可能是不被接受的。

5. 薄壁件与细长件的加工稳定性差

当壁厚小于0.8mm时，刀具主轴旋转产生的径向力会导致薄壁发生弹性变形，出现“让刀”现象，造成壁厚不均匀或尺寸超差。图片上显示的一个完美1mm厚的灯罩，在实际加工中可能因振刀而报废。

四、选择建议与流程总结：如何做到物尽其用？

综合以上分析，我给客户的最终建议是：CNC手板不是万能钥匙，而是需要放在特定锁孔里才能发挥最大效用的专业工具。

明确判断场景——何时用CNC？

- 首选CNC：高精密配合件（轴承座、导轨）、大型壳体（大于300mm）、金属零件、需要耐高温或高强度测试的功能件、外观要求达到A级曲面且需要表面电镀或氧化处理的部件。

- 避开CNC：内部有复杂流道或倒扣拓扑结构的零件（此时应选择SLS尼龙打印）、壁厚极薄的薄片（小于0.5mm，此时应选择SLA打印或冲压）、数量小于5个的复杂曲面件（此时3D打印整体成本更低）。

执行标准流程——如何确保手板图片的预期效果？

1. 物理检查而非猜图：拿到实物前，先要求供应商提供 加工过程中的过程图片（比如刚下机未抛光的状态）。此时能直观看到刀具痕迹和装夹点，比精修后的“艺术照”更有参考价值。

2. DFM（面向制造的设计）评审：将你的3D模型发给经验丰富的CNC编程工程师，他会标注出所有因倒扣而无法加工的区域，并提供分件建议。在修改图纸阶段，尽可能将内角半径由0改为R1.0mm，这会极大提升加工效率与刀具成本。

3. 样品三步验证：

- 第一步：仅加工1件（试制件），检查配合与外观纹理。此时可以拍下高分辨率图片，并与图纸阴影对比。

- 第二步：确认结构无误后，对表面处理进行打样（如喷砂/氧化色板）。

- 第三步：批量生产手板（通常10-50件），并做最终全检。

4. 成本控制小窍门：如果手板图片显示了一件只需要外观验证但内部高度复杂的件，可以跟供应商商议——是否可以使用泡沫或低强度树脂作为填充料只做CNC薄壳？或者将外观面与内功能面分开加工后装配？这比直接从头雕切能节省30%-50%的费用。

总结：

一张优秀的“cnc手板工艺分析图片”，本质是技术、材料与人工的艺术平衡。它完美展示了机器能做到的极限（镜面、精度、硬质），也默默暗示了机器做不到的禁忌（倒扣、内流道、薄壁）。作为技术决策者，你需要看懂这些图片里“被隐去”的信息，并结合产品阶段（概念验证vs功能测试vs小批量试产），灵活选择CNC与3D打印、手工塑形等工艺的混合策略。记住：最好的手板不是最贵的，而是最能高效验证你的设计假设、且成本可控的那个。希望这篇分析能帮助你在下一款产品开发中，做出更精准的工艺决策。
